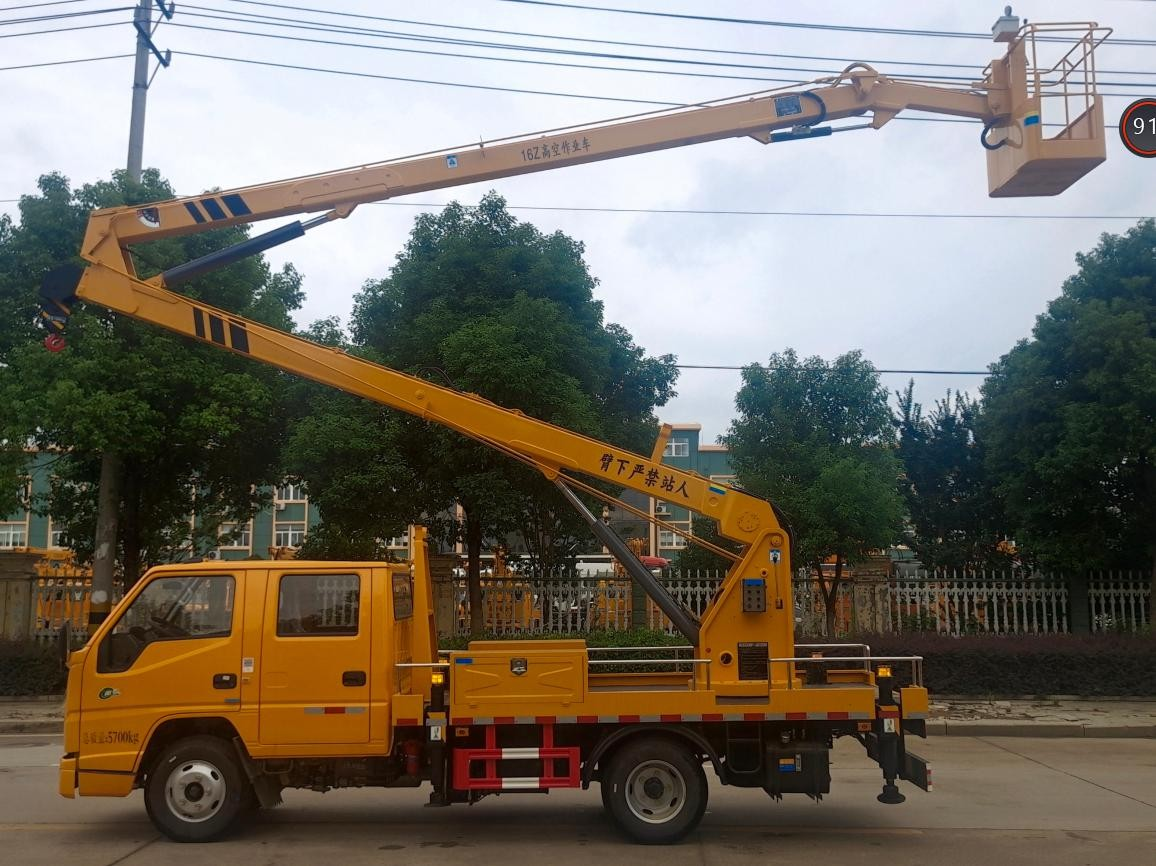

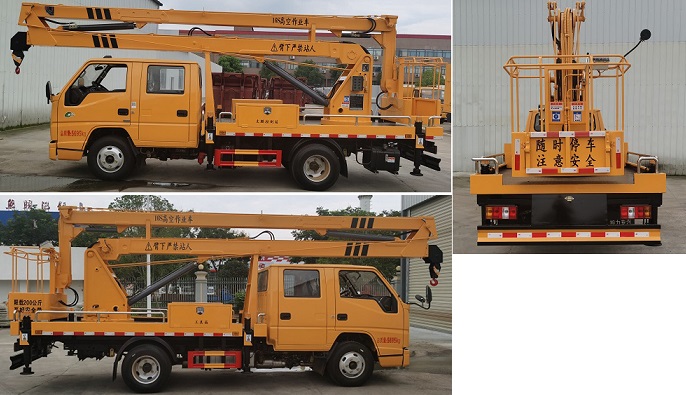

江鈴新順達雙排駕駛室，工程黃,底盤型號 JX1061TSGA26，帶 ABS，3360 軸距，帶排氣制動，帶空調，帶方向助力，中控門鎖，電動玻璃，多功能方向盤，江鈴國六 85KW（115 馬力）發動機，電控操作，轉臺和吊籃雙操作， 油缸裝有雙向平衡閥，帶油缸鎖止功能，三節折臂，四個液壓支腿全伸并且可單獨調節，支腿裝有液壓鎖，后支腿裝有爆閃**示燈，轉臺 360°液壓全回轉，電控開關可以自動回位，作業高度 16 米.

專用性能：

液壓 360 度全回轉，三節折疊臂，單液壓舉升缸，帶雙向平衡閥，帶電控操作舉升臂， 四支液壓油缸可調式支腿帶雙向液壓鎖（支腿操作為手動操作，可單獨**），上下二套操作臺，帶 1 噸吊鉤，**起吊重量 1 噸。

主要特點：

1、設備結構緊湊，堅固耐用，操作方便可靠。獨特的全回轉三節臂液壓操控系統設計使工作人員操作更平穩，能更安全的將工作人員送到作業位置，進行維修,安裝,清洗,攝影,造船, 化工,電力搶修,剪枝,更換路燈及其他工程高空作業搶修！

2、臂架和支腿均采用低合金 Q345 型材，四周無焊縫，外形美觀，受力大，強度高；

3、H 型支腿穩定性好，支腿可同時或單獨操作，操作靈活，能適應多種工況；

4、回轉機構采用可調節式，方便調節；

5、轉臺雙向 360°回轉，采用了**的渦輪蝸桿式減速機構（具有自潤滑和自鎖功能），后期維護也可方便的通過調整螺栓位置輕松達到效果；

6、上車操作采用集成電控閥塊模式，布局美觀，操作平穩，維護方便；

7、下車與上車互鎖，操作安全、可靠；

8、上車操作通過節流閥實現無極調速；

9、工作平臺采用機械式調平，更加穩定和可靠；

10、轉臺和吊籃設有啟動和熄火開關，操作方便，節省燃油；

作業工況圖

1、高空作業車工作用途

通過工作臂的折疊、變幅、回轉將作業人員和作業工具送到指定的高空作業位置進行高空作業。

2. 適用標準

供貨方應使用**頒布執行的**標準、行業標準，在用戶方同意時可以使用其他性能更高的標準。行業標準中已對產品質量做出規定的條款，供貨方所提供的產品性能應達到**標準。當以上標準中的條款與本技術條件發生偏差時，應以本技術條件為準。

引 用 有 以 下 標 準 ： 1）GB/T9465《高空作業車》

2） GB3766 《液壓系統通用技術條件》

3） GB7258《機動車運行安全技術條件》

4） GB1589 《汽車外廓尺寸載荷及質量限值》

5） GB4785 《汽車及掛車外部照明和光信號裝置的安裝規定》

6） GB11567.1.2 《汽車和掛車側面及后下部防護的要求》

7） QC/T252 《專用汽車定型試驗規程》

8） JB/ZQ3011 工程機械焊接通用技術條件

9） JG5099 《高空作業機械安全規則》

10） CCAP-C11-01-2014 《強制形產品認證實施細則 汽車》

3、使用環境條件

1)海拔高度： ≤5000 米

2)環境溫度： -35℃ ～ +40℃

3)相對濕度： ≤95%（25℃）

4) 抗震能力： 地面水平加速度 0.3g

地面垂直加速度 0.15g 同時作用持續三個正弦波安全系數 1.67

5) **日溫差： 15℃

6) 日照強度(風速 0.5m/s 時)：0.1W/cm2

7)**風速： ≤ 10.7m/s1）

4、 主要技術參數
